基本信息

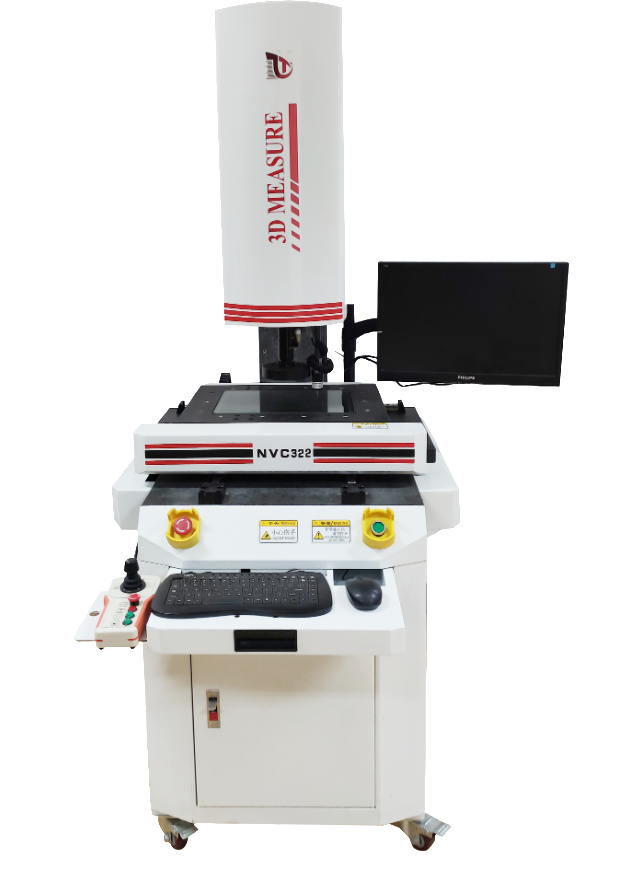

型號： | NVC322 | 操作方式： | 自動 | ||
功能： | 二維測量 | 精度 ： | 3.5μm | 軟件： | 全自動測量軟件 |
其它型號： | |||||
產品介紹
NV系列大行程系列量測儀是我司又一創新力作，產品擁有多項專利設計，彌補了目前市場上銷售各品牌大行程機型的多項缺陷。
產品特點
1、導軌直接固定在大理石上，保證導軌運行的俯仰及偏擺精度。
2、燈源，皮帶牽引，光學尺三部分獨立分開，減少相互影響。
3、皮帶中心牽引，保證傳動的平衡性與平穩性。
4、橫梁拱形設計，提高X軸橫梁的剛性。
5、Z軸集成化設計，輕松兼容40相燈，激光等常規功能。
6、控制柜與機身一體設計，減少機臺走線長度。
7、大理石按照量具標準制定長寬厚尺寸，保證最基礎精度。
8、頭蓋分離式設計，可翻轉打開，方便維護維修
9、增加減速位置開關，防止機臺沖撞限位。
10、限位減速電路板集成設計，便于安裝調試。
11、主控電路設計，增加機臺狀態顯示，便于監控機臺的狀態。
12、電機動力線，編碼線分離走線方式，降低內部電路干擾。
13、控制柜強電弱電分離，強電部分，多級濾波以及過電壓過電流保護。
14、鑰匙開關，緊急停止開關，緊急狀態的處理方式。
15、使用全自動測量軟件。
技術參數
具體型號 | NV322 |
測量行程（mm） | 300×200×200 |
全機尺寸（mm） | 1030×792×1858 |
X、Y軸精度 | (3.5+L/250) μm |
Z軸精度 | (3+L/150) μm |
速度 | XY軸加速度400 mm/s2 Z軸加速度200 mm/s2 |
光學尺解析度 | 1μm(0.5μm可選) |
CCD | 日本SONY高清晰CCD |
燈源 | 下輪廓燈：白色； |
鏡頭 | 全自動Navitar變焦鏡頭 |
放大倍率 | 光學放大倍率：1X-6X；影像放大倍率：25X-142X |
操作方式 | 自動 |
軟件 | 全自動測量軟件 |
機臺承重 | 30kg |
使用環境 | 電源供給：110V～220V±10% 50/60HZ |
保修期 | 1年 |
應用領域
廣泛應用于手機配件、家電制品、連接器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等的測量。
